MT0012 — это программно определяемое радио (SDR), которое обеспечивает надежность и отказоустойчивость для развертывания в широкомасштабных и распределенных беспроводных системах. Это программно-определяемое радио является одним из самых доступных способов построения каналов связи, основанный на одном ВЧ трансивере, для обеспечения 2 каналов приема и 2 каналов передачи. Каждый канал обеспечивает до 100 МГц мгновенной полосы пропускания и охватывает расширенный диапазон частот от 300 МГц до б ГГц. Обработка в реальном времени с низкой задержкой и формированием нужной полосы пропускания, реализовано на базе Xilinx Zynq UltraScale + система на кристалле с четырёх ядерным процессором ARM и встроенным ПЛИС. Высокая пропускная способность между устройством и ПК обеспечивается поддержкой скоростных портов связи Ethernet 10/100/1000 MbE. Гибкая архитектура синхронизации с поддержкой привязки по опорной частоте, позволяет реализовать многоканальные и фаза когерентные системы (МГМО) с возможностью расширения количества каналов связи.
Применение
- Микро и макро базовые станции 3G / 4G (BTS)
- 3G / 4G многоядерные пикосоты
- Активные антенные системы FDD и TDD
- Микроволновые системы с обратной связью (NLOS)
Спецификация
| Спецификация | Номинал. | Единица |
| Производительность RF | ||
| ПРЗ (при типичном NF) | 20 | дБм |
| Выходная мощность | > 10 | дБм |
| Уровень шума приемника | <8 | дБ |
| Частота конвертации | ||
| Частота выборки АЦП (макс.) | 122.88 ÷ 307.2 | МС/с |
| Разрешение АЦП | 12 | бит |
| Частота выборки ЦАП (макс.) | 122.88 ÷ 307.2 | МС/с |
| Разрешение ЦАП | 10 | бит |
| Электропитание | ||
| DC Вход | 9-12 | В |
| Потребляемая мощность | 5 | Вт |
| Температура | ||
| Диапазон рабочих температур | 0-45 | °с |

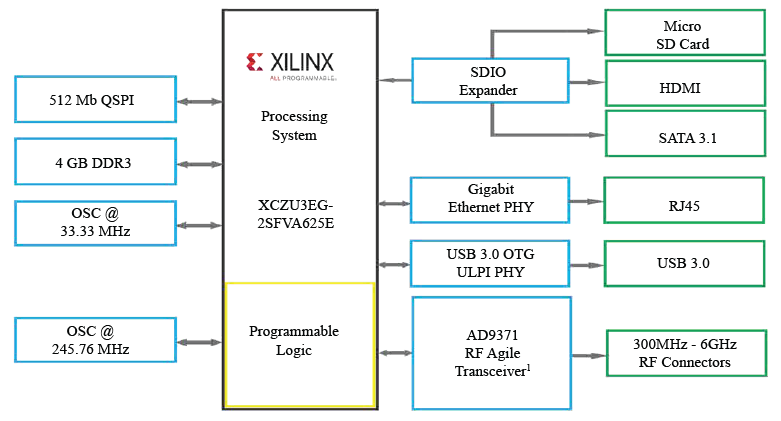

Блок-схема

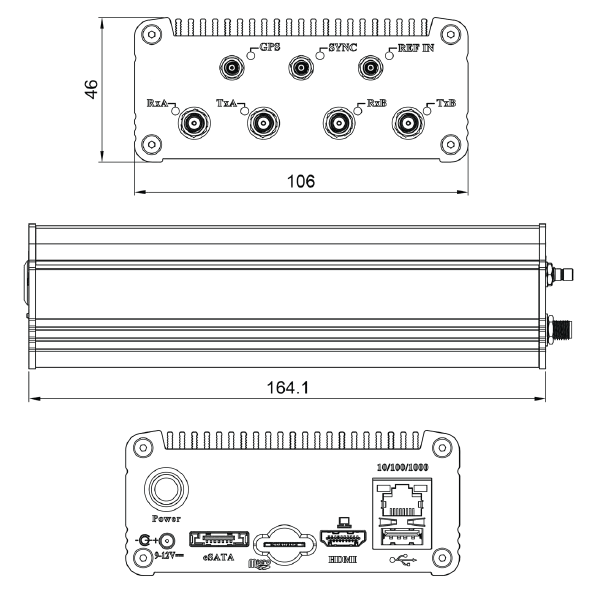

Габаритные размеры
