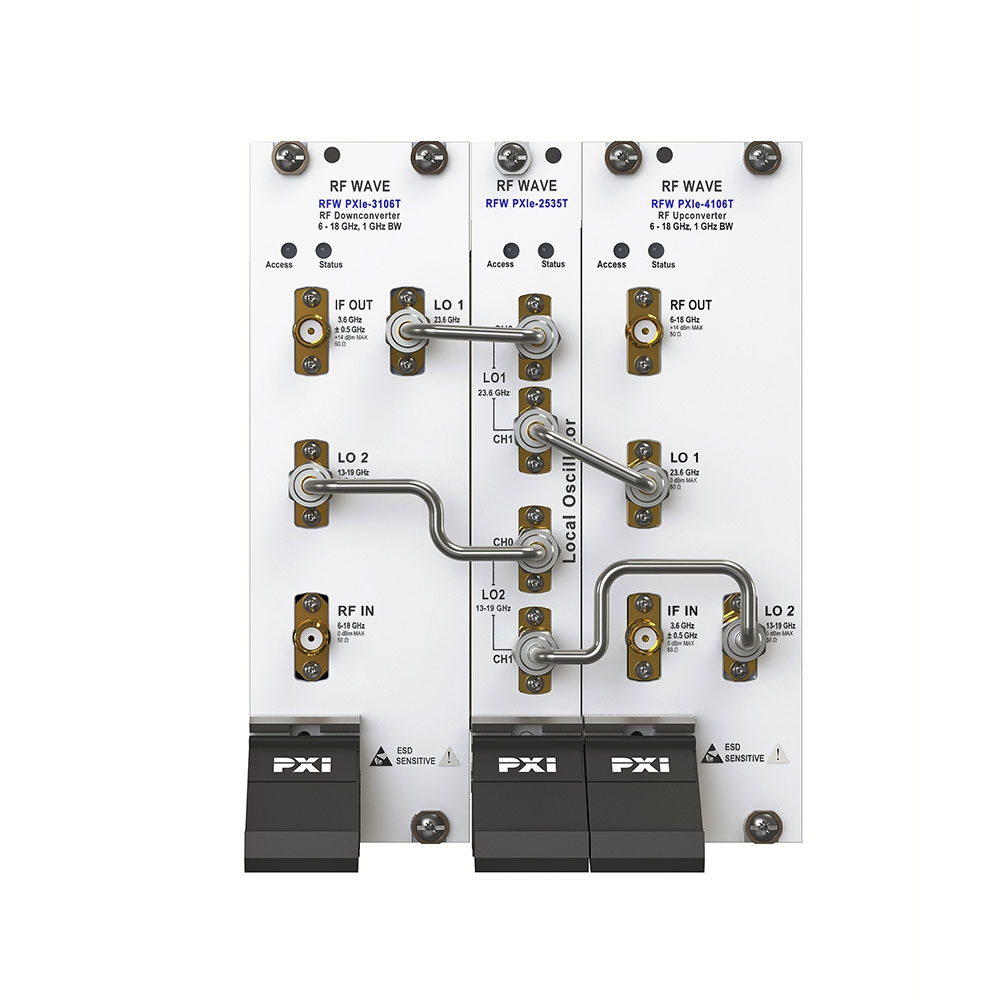

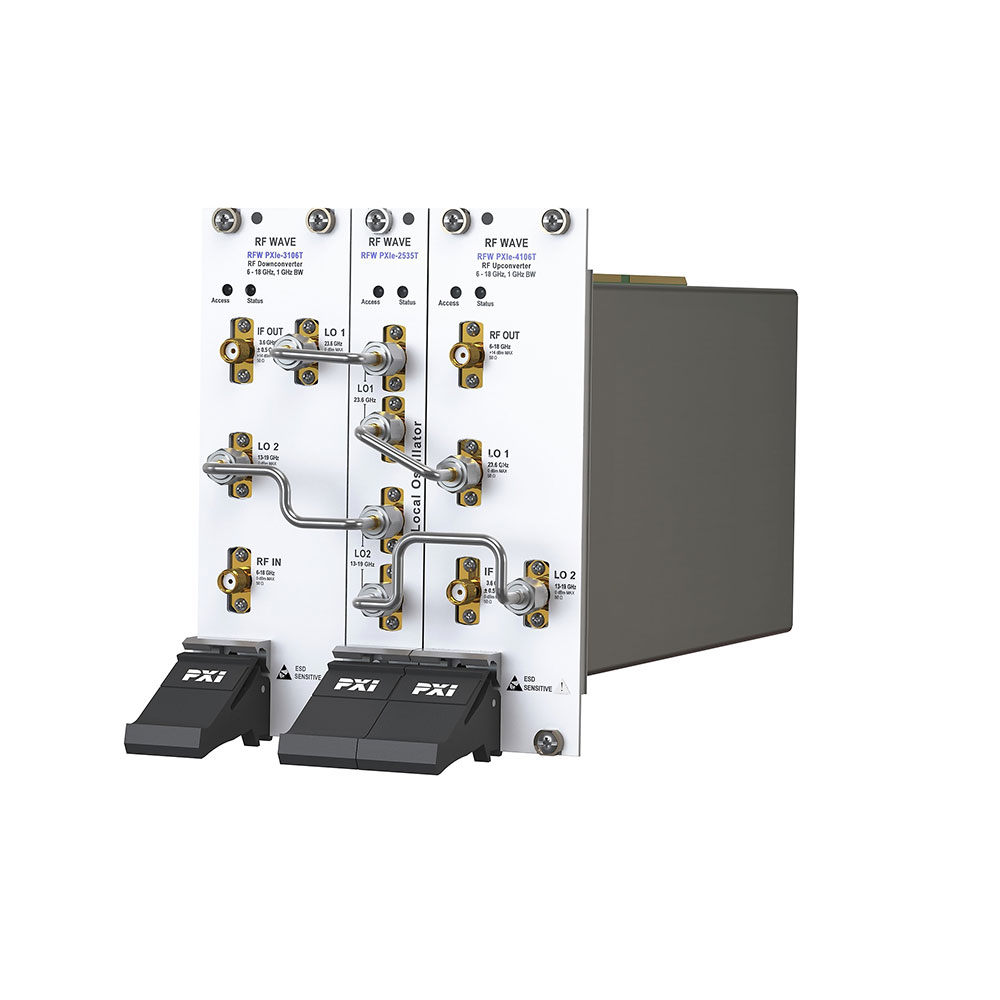

Комбинированная система высокочастотного преобразователя понижающей частоты RFI PXIe-3106T и высокочастотного преобразователя повышающей частоты RFI PXIe-4106T с локальным осциллятором предназначена для измерения и генерации СВЧ сигналов в мгновенной полосе 1 ГГц от 6 до 18 ГГц. Система может работать как векторный трансивер с всеми типами VST National Instruments в режиме генерации от 9 кГц до 18ГГц и в режиме анализа сигналов от 9 кГц до 18ГГц.
Метрологические характеристики
| RFI PXIe-3106T | |
| Диапазон частот входного сигнала, ГГц | от 6 до 18 |
| Диапазон частот выходного сигнала, ГГц | от 3,1 до 4,1 |
| Полоса частот реального времени выходного сигнала, МГц | 1000 |
| Максимальный уровень нормированного по усилению входного сигнала, дБм 1) | 0 |
| Коэффициент усиления по мощности, дБ | 10 |
| Пределы допускаемой относительной погрешности коэффициента усиления, дБ | ±1,5 |
| Уровень компрессии (1 дБ) выходного сигнала, дБм | 15,5 |
| Неравномерность амплитудно-частотной характеристики по коэффициенту усиления в диапазоне частот входного сигнала, дБ | 3,0 |
| Неравномерность амплитудно-частотной характеристики в полосе частот реального времени выходного сигнала, дБ | 1,7 |
| Диапазон регулирования ослабления выходного сигнала, дБ | 31,5 |
| Дискретность ослабления выходного сигнала, дБ | 0,5 |
| Пределы допускаемой относительной погрешности ослабления, дБ | ±0,45 |
| Уровень случайных помех, дБн, не более 2,3) | – 60 |
| Коэффициент шума, дБ, не более 4) | 3,6 |
| КСВН по входу, не более 4) | 2,0 |
| КСВН по выходу, не более 4) | 1,8 |
| 1) здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт 2) здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня мощности на центральной (несущей) частоте 3) отстройка от несущей частоты более 1 кГц, уровень выходного сигнала 0 дБм 4) типовое справочное значение | |
| RFI PXIe-4106T | |
| Диапазон частот входного сигнала, ГГц | от 3,1 до 4,1 |
| Диапазон частот выходного сигнала, ГГц | от 6 до 18 |
| Полоса частот реального времени выходного сигнала, МГц | 1000 |
| Максимальный уровень нормированного по усилению входного сигнала, дБм 1) | 0 |
| Коэффициент усиления по мощности, дБ | 10 |
| Пределы допускаемой относительной погрешности коэффициента усиления, дБ | ±1,5 |
| Уровень компрессии (1 дБ) выходного сигнала, дБм | 12,5 |
| Неравномерность амплитудно-частотной характеристики по коэффициенту усиления в диапазоне частот входного сигнала, дБ | 3,0 |
| Неравномерность амплитудно-частотной характеристики в полосе частот реального времени выходного сигнала, дБ | 2,0 |
| Диапазон регулирования ослабления выходного сигнала, дБ | 31,5 |
| Дискретность ослабления выходного сигнала, дБ | 0,5 |
| Пределы допускаемой относительной погрешности ослабления, дБ | ±0,65 |
| Уровень случайных помех, дБн, не более 2,3) | – 55 |
| Коэффициент шума, дБ, не более 4) | 4,0 |
| КСВН по входу, не более 4) | 1,5 |
| КСВН по выходу, не более 4) | 1,8 |
| 1) здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт 2) здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня мощности на центральной (несущей) частоте 3) отстройка от несущей частоты более 1 кГц, уровень выходного сигнала 0 дБм 4) типовое справочное значение | |
| RFI PXIe-2535T | |
| Частота опорного генератора, МГц | 100 |
| Частота гетеродина LO1, ГГц | 23.6 |
| Частота гетеродина LO2, ГГц | от 13 до 19 |
| Развязка выходов гетеродинов LO1 и LO2, дБ, не менее 1) | 60 |
| Уровень фазовых шумов, дБн/Гц, не более | |
| при отстройке 100 Гц | –65 |
| при отстройке 1 кГц | –80 |
| при отстройке 10 кГц | –95 |
| при отстройке 100 кГц | –97 |
| при отстройке 1 МГц | –100 |
| при отстройке 10 МГц | –110 |
Основные технические характеристики
| Тип сигнальных разъемов | SMA(f) | SMA(f) | SMA(f) |
| Потребляемая мощность, Вт, не более | 18,3 | 16 | 21 |
| Габаритные размеры, мм | RFI PXIe-4106T | RFI PXIe-3106T | RFI PXIe-2535T |
| высота | 130 | 130 | 130 |
| глубина | 216 | 216 | 216 |
| ширина | 40 | 40 | 20 |
| Масса, г, не более | 650 | 650 | 420 |
| Рабочие условия применения | |||
| температура окружающего воздуха, °C | от 0 до 45 | ||
| относительная влажность воздуха, % | от 10 до 60 (без конденсата) | ||
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 | ||
